一、半固化片開窗加工參數對半固化片開窗品質的影響實驗

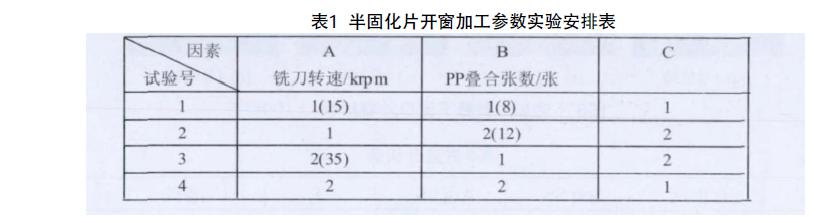

半固化片開窗方法有沖切法、銑切法及激光燒蝕法。沖切法需要制定專門的沖切模具，價昂貴；激光燒蝕法尺寸精度高，但需要使用激光切割機，設備成本高。本文選擇銑切法進行半固化片開窗。開窗時，銑刀在高速轉動的情況下與半固化片樹脂及玻璃纖維摩擦，銑刀與玻璃纖維的拉扯作用力，產生玻纖殘留造成披鋒，壓合時樹脂順著玻纖流入撓性區。同時，摩擦過程產生大量的熱，使半固化片樹脂熔化。熔化的樹脂在窗口凝結成膠團結塊，在壓合高溫高壓下重新熔化流入撓性區，影響撓性區撓曲性能。因此需重點管控半固化片的開窗品質。本文采用L4(23)正交表研究銑刀轉速、半固化片疊合張數對半固化片開窗品質的影響，實驗方案如表1所示。采用線寬測量儀測量20處窗口披鋒的長度，取其平均值，并觀察窗口的放大形貌。


二、半固化片開窗放大尺寸對壓合溢膠長度的影響實驗

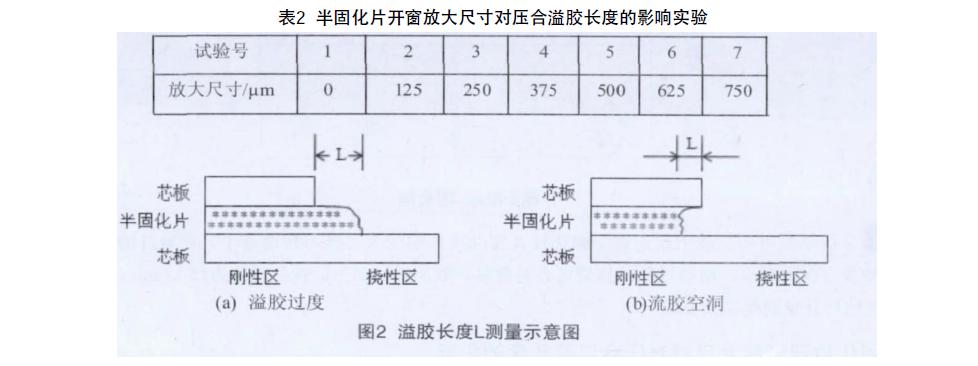

壓合時，開窗部位對壓力有緩沖作用，使剛性區與撓性區之間存在壓力差，在壓力差的作下，半固化片樹脂由剛性區向撓性區流動，造成溢膠，影響撓性區外觀及撓曲性能。為避免溢膠過度，通常將半固化片開窗放大，若半固化片開窗過大，則會出現流膠空洞，影響產品的可靠性，因此需控制半固化片開窗放大的尺寸，實驗安排如表2所示?？厣钽姾螅谱鹘鹣嗲衅瑴y(cè)量溢膠長度，每個試驗測量6處取平均值，測量方法如圖2所示。其中，若流膠過度，L記為正值；若出現流膠空洞，L記為負值。


三、可靠性測試
與常規剛性多層板相比，Semi-flex印制板撓性區域和剛撓結合處的性質對產品的可靠性有重要的影響。為測試Semi-flex產品對封裝、重工或返修過程中可能遇到的高溫?zé)嵝?yīng)及溫度變化沖擊的承受能力，分別各取8個樣品對其進行5次288 ℃漂錫測試、5次回流焊測試（處理峰值溫度為260 ℃，且高于230 ℃時間大于1 min）和冷熱沖擊測試（溫度范圍為-55 ℃±5 ℃至125 ℃±0，高溫低溫之間切換的時間需小2 min，高溫低溫段各停留15 min為一個循環，共循環200次）。
半固化片開窗尺寸對壓合時流膠性能的影響，為避免溢膠過量，需將半固化片開窗適當放大，但過度放大會產生缺膠空洞，影響產品可靠性，以單邊放大250μm左右為宜。通過漂錫測試、回流焊測試及冷熱沖擊測試對Semi-flex產品進行了可靠性測試，結果顯示產品的撓性區域均無起泡或者分層等品質缺陷，剛撓結合處無分層等缺陷出現。冷熱沖擊測試中，電阻變化率為4.43%。產品能通過可靠性測試，滿足客戶要求。（稿件來源：正航儀器網絡部）http://m.52jykm.com
